Bygga grind i trä: ritning, mått och rätt snedsträva

En egen grind i trä är ett bra helgprojekt. Det som avgör om grinden fortfarande stänger om fem år är tre saker: stolparna, snedsträvan och gångjärnen. Sätts strävan åt fel håll börjar grinden hänga redan första säsongen.

Här får du en ritning med mått, rätt virke för stolpar och grind, arbetsgången steg för steg och vad du gör om grinden hänger.

Ritning och mått för en gånggrind

Det vanligaste måttet på en gånggrind är 90-100 cm brett. Under 80 cm upplevs öppningen trång, medan cirka en meter räcker för barnvagn, skottkärra och cykel. Grindar är oftast 80-100 cm höga och avskärmande grindar 120-150 cm.

Ramen görs smalare än avståndet mellan stolparna så att grinden kan svänga. Bygg.se räknar med 4 cm glapp och Gds med 1 cm.

Virke och beslag

Stolparna står i marken och ska vara tryckimpregnerade i klass NTR A, som är gjord för trä i kontakt med mark eller vatten. Ramen och spjälorna sitter ovan mark och klarar sig med NTR AB.

Stolpdimensionerna kommer från Svenskt Trä, som också rekommenderar varmförzinkade beslag och rostfri eller varmförzinkad spik och skruv. Ett par hakgångjärn på 500 mm kostar runt 200 kr i byggvaruhandeln.

Snedsträvan: åt vilket håll?

Strävan ska gå från grindens nedre hörn på gångjärnssidan upp till det övre hörnet på låssidan. Då trycks strävan ihop av grindens vikt och bär upp den fria änden. Monterad åt andra hållet gör den ingen nytta.

Bygga grind steg för steg

1. Sätt stolparna. Gräv ned dem till frostfritt djup. Svenskt Trä anger cirka 600-800 mm för betongfoten och Vi i Villa grävde 90 cm. Kontrollera lodet i två riktningar.
2. Låt betongen härda. Häng inte grinden förrän stolparna står helt stilla.
3. Mät mellan stolparna och dra av glappet för att få ramens bredd.
4. Bygg ramen. Skruva ihop överliggare, underliggare och sidostycken i 45 x 70. Kontrollera att diagonalerna är lika långa, så är ramen vinkelrät.
5. Sätt snedsträvan från nedre gångjärnshörnet till övre låshörnet.

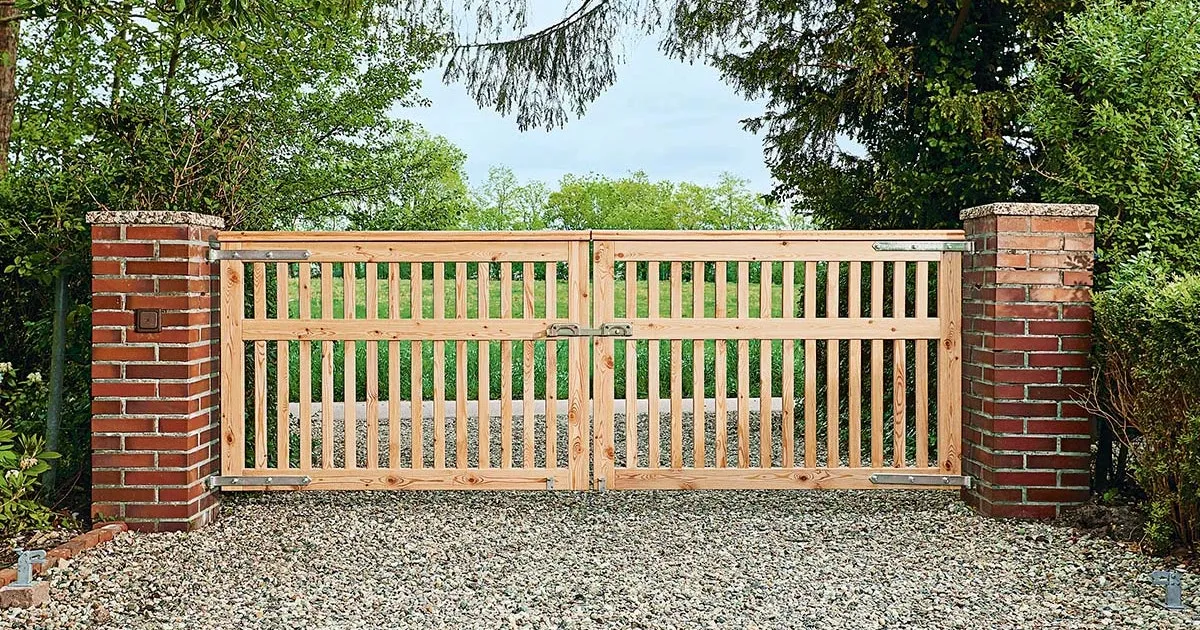

6. Skruva spjälorna. Stående spjälor är vanligast, medan liggande spjälor ger ett modernare uttryck.
7. Häng grinden. Lägg klossar under så att den står cirka 10 cm över marken och skruva fast hakgångjärnen.
8. Montera lås och stopp. Ett stopp på låsstolpen hindrar att grinden slår igenom.

Grinden hänger: så rättar du den

En grind som sjunker i ytterkanten har oftast en av tre orsaker: stolpen lutar, strävan sitter fel eller gångjärnen har gett efter. Börja alltid med att lägga ett vattenpass mot gångjärnsstolpen.

• Stolpen lutar: Räta upp och stötta den. En stolpe som lutar lite får grinden att sjunka märkbart i ytterkanten.
• Ramen har satt sig: Dra en vajer med vantskruv i diagonalen från övre gångjärnshörnet till nedre låshörnet och spänn tills grinden går fri.
• Gångjärnen sitter fel: Flytta gångjärnsfästena på grinden 5-10 cm nedåt, ett råd som ofta ges på Byggahus forum.

Behöver man bygglov för grind eller staket?

Ett vanligt staket kräver inte bygglov. Grinden bedöms ihop med staketet. Ett plank är tätare och kräver lov om det är högre än reglerna tillåter.

Utanför detaljplan behövs bygglov för plank oftast bara närmare tomtgränsen än 4,5 m. Plank och grindar får aldrig skymma sikten för trafiken vid utfarter. Står grinden i ett poolstaket finns kraven på barnskydd i guiden om naturpool.

Fler trädgårdsprojekt finns under Hemknep, bland annat vedskjul av lastpallar.

Vanliga frågor

Åt vilket håll ska snedsträvan sitta på en grind?

Från det nedre hörnet på gångjärnssidan upp till det övre hörnet på låssidan. Då bär strävan upp grindens fria ände.

Hur bred ska en grind vara?

En gånggrind är oftast 90-100 cm bred. Cirka en meter räcker för barnvagn, skottkärra och cykel. En uppfartsgrind är ofta 300-350 cm.

Hur djupt ska grindstolpar grävas ned?

Till frostfritt djup. Svenskt Trä anger cirka 600-800 mm för betongfoten och flera guider räknar med omkring 90 cm.

Vilken stolpe behövs till en grind?

Svenskt Trä anger 70 x 95 mm för staket upp till cirka 80 cm och 95 x 95 mm för 90-180 cm höjd. Stolparna ska vara NTR A.

Vad gör jag om grinden hänger?

Kontrollera först att gångjärnsstolpen står i lod. Spänn sedan en vajer med vantskruv från övre gångjärnshörnet till nedre låshörnet.

Hur högt över marken ska grinden hänga?

Cirka 10 cm, så att den går fri från grus, snö och gräs.
